Un robinet ouvert, trente secondes d’attente avant d’obtenir de l’eau chaude, des litres perdus dans le siphon – c’est le quotidien d’un réseau ECS mal conçu.
Pourtant, la solution existe depuis des décennies : le bouclage avec nourrice.
Ce que beaucoup d’installateurs découvrent trop tard, c’est que ce système n’est pas un confort optionnel dans les bâtiments collectifs, mais une exigence réglementaire dont le non-respect engage leur responsabilité.
Comment fonctionne un bouclage ECS avec nourrice?
Le principe est simple à comprendre, moins simple à bien dimensionner. L’eau chaude sanitaire circule en permanence dans un circuit fermé, de la production jusqu’aux points de puisage et retour.
Résultat : l’eau chaude est disponible immédiatement à chaque robinet, sans purge préalable.

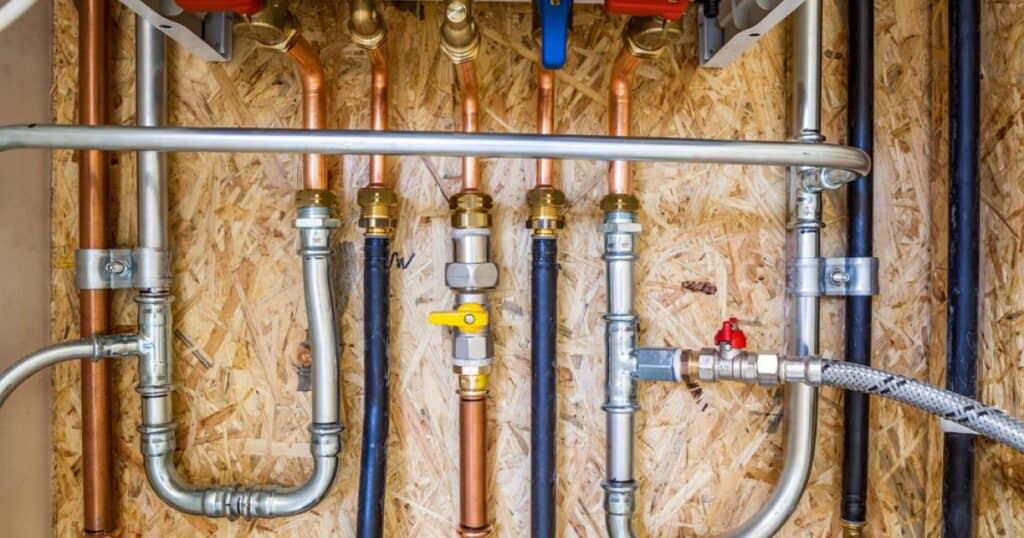

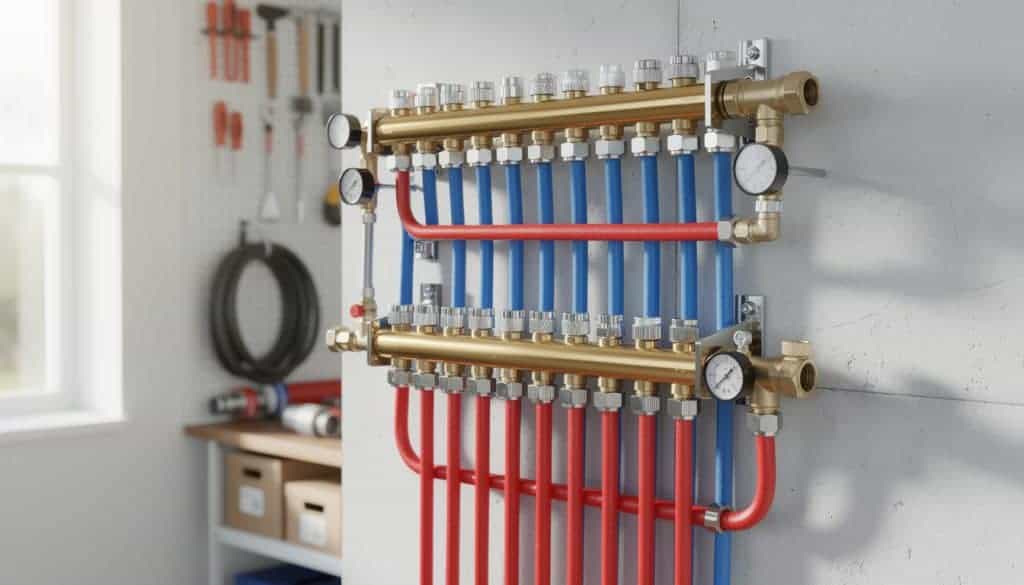

La nourrice – aussi appelée collecteur – est le coeur de la distribution. Cette pièce en laiton ou en inox regroupe toutes les départs vers les différents équipements sanitaires : douches, lavabos, éviers.
Chaque sortie est raccordée individuellement, ce qui permet un réglage indépendant du débit sur chaque branche.
La pompe de circulation, souvent installée sur le retour, maintient le mouvement de l’eau dans la boucle. Un clapet anti-retour placé en aval garantit que l’eau ne peut circuler que dans un sens, ce qui évite les phénomènes de court-circuit hydraulique.
Le tuyau de retour ramène l’eau légèrement refroidie vers le ballon pour être réchauffée.
Sans ce circuit permanent, l’eau stagne dans les canalisations, refroidit, et les bactéries – dont Legionella pneumophila – trouvent des conditions idéales pour proliférer entre 25 et 45 °C.
Le bouclage est donc autant une mesure de confort qu’une barrière sanitaire.
Dans quels cas le bouclage ECS est-il obligatoire?
La question revient souvent en bureau d’études : à partir de quand le bouclage devient-il obligatoire ?
L’arrêté du 23 juin 1978 modifié pose le seuil le plus fréquemment rencontré : dès que le volume d’eau contenu entre la sortie de la production et le point de puisage le plus éloigné dépasse 3 litres, un dispositif de maintien en température est exigé.
Ce seuil de 3 litres est atteint très rapidement dans un immeuble collectif. Une colonne montante de quelques mètres en DN 20 suffit à le dépasser.
En pratique, tout bâtiment collectif neuf ou rénové doit intégrer un bouclage dès la conception.
L’arrêté du 30 novembre 2005 complète ce dispositif avec un critère lié au stockage : tout ballon dont la capacité dépasse 400 litres doit être équipé d’un bouclage ou d’un traçage thermique maintenant l’eau à 50 °C minimum en tout point.
Cette règle vise les productions centralisées des résidences, hôtels ou établissements de soins.
En logement individuel, la situation est différente. Un chauffe-eau de 200 litres alimentant une salle de bains et une cuisine proches n’atteindra généralement pas le seuil des 3 litres.
Le bouclage reste alors facultatif. Aucun texte réglementaire ne l’impose dans ce cas précis.
Normes et exigences techniques du DTU 60.11
Le DTU 60.11, révisé en 2013, est le texte de référence pour la conception et l’exécution des réseaux d’eau chaude sanitaire. Il fixe les règles de dimensionnement que tout installateur doit connaître avant de tracer un réseau bouclé.
Trois exigences fondamentales structurent ce document. La température doit rester supérieure à 50 °C en tout point du réseau, y compris au retour le plus défavorisé.
La vitesse de circulation doit se situer entre 0,2 et 0,5 m/s dans les canalisations de bouclage. Chaque branche doit pouvoir être réglée et mesurée indépendamment.
Sur les diamètres minimaux, le DTU est précis selon les matériaux :
- Acier galvanisé : 15/21
- Cuivre : 12/14
- PER : 13/16
- PVC : 12,4/16
Les antennes terminales – les tronçons non bouclés menant à un point de puisage isolé – ne doivent pas dépasser 8 mètres. Au-delà, la stagnation thermique n’est plus maîtrisée, et le risque Legionella augmente significativement.
L’arrêté du 1er février 2010 ajoute une obligation de traçabilité thermique : la chute de température entre la sortie du générateur et le retour le plus défavorisé ne doit pas dépasser 5 °C.
Des mesures de températures sur chaque retour de boucle sont obligatoires, avec conservation des relevés.
Concrètement, cela implique des thermomètres de contrôle sur chaque retour ou des sondes connectées sur les installations importantes.
Quel est le débit de bouclage recommandé pour l’ECS?
C’est la question la plus fréquente sur les forums d’installateurs, et la réponse est directement liée à la vitesse imposée par le DTU 60.11.
Le débit minimal de bouclage se calcule à partir de la section intérieure du tuyau de retour et de la vitesse cible : Q (L/h) = v (m/s) × S (m²) × 3 600 000.
Pour un retour en cuivre DN 12 (diamètre intérieur 10 mm), la plage de débit correcte se situe entre 30 et 80 L/h.
En dessous de 30 L/h – soit une vitesse inférieure à 0,2 m/s – l’eau ne circule plus assez vite pour maintenir une température homogène. Des zones froides apparaissent, souvent à mi-réseau ou dans les antennes.
Voici les plages de débit recommandées selon le diamètre de retour :
| Matériau / Diamètre | Diamètre intérieur | Débit minimum (L/h) | Débit maximum (L/h) |
|---|---|---|---|
| Cuivre DN 12 | 10 mm | 30 | 80 |
| Cuivre DN 14 | 12 mm | 40 | 115 |
| Cuivre DN 18 | 16 mm | 72 | 180 |
| PER 13/16 | 13 mm | 48 | 120 |
En pratique, la pompe de circulation doit être choisie pour la branche la plus défavorisée, c’est-à-dire celle qui présente la plus grande perte de charge.
Un circulateur sous-dimensionné entraîne une chute de débit sur les boucles longues, avec des zones en dessous de 50 °C que les mesures de l’arrêté du 1er février 2010 révèleront lors de la mise en service.
Choisir et dimensionner la nourrice pour un réseau ECS bouclé
La nourrice n’est pas un accessoire. C’est le point de distribution qui conditionne l’équilibrage de tout le réseau.
Le choix se fait d’abord sur le matériau : le laiton convient à la plupart des installations courantes, l’inox 316L s’impose dans les établissements recevant du public ou les installations soumises à des contrôles sanitaires renforcés.
Le nombre de sorties doit correspondre exactement au nombre de branches indépendantes du réseau – pas au nombre de points de puisage.
Une nourrice 4 sorties dessert 4 boucles distinctes, chacune équipée d’un robinet d’équilibrage à mesure de débit intégrée.
Ce détail est souvent négligé sur les petits chantiers, alors que le DTU 60.11 rend l’équilibrage mesurable obligatoire.

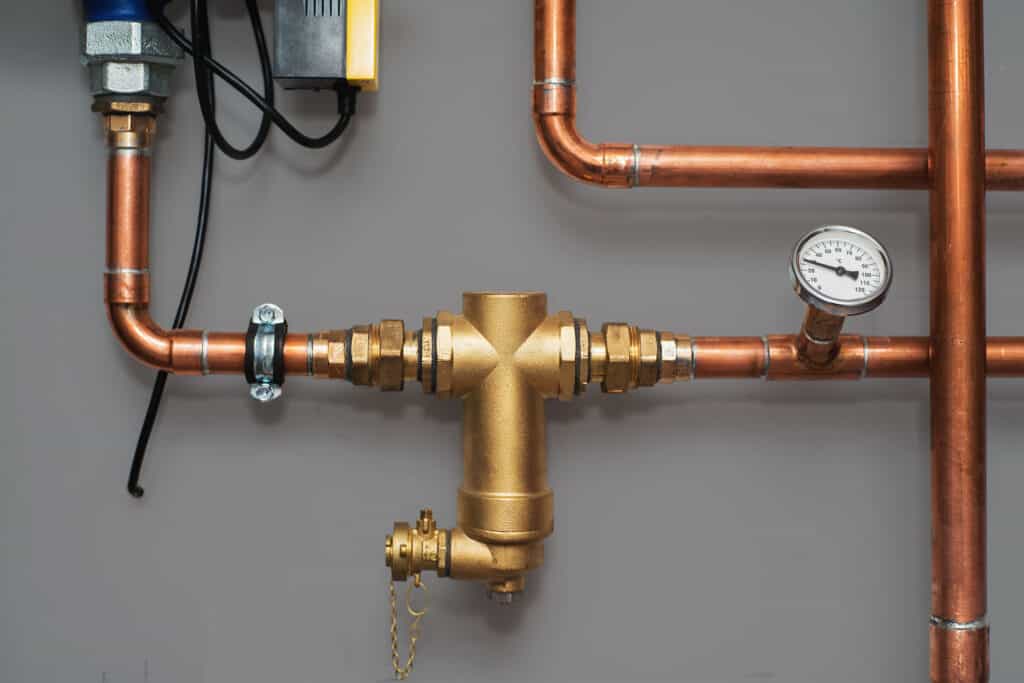

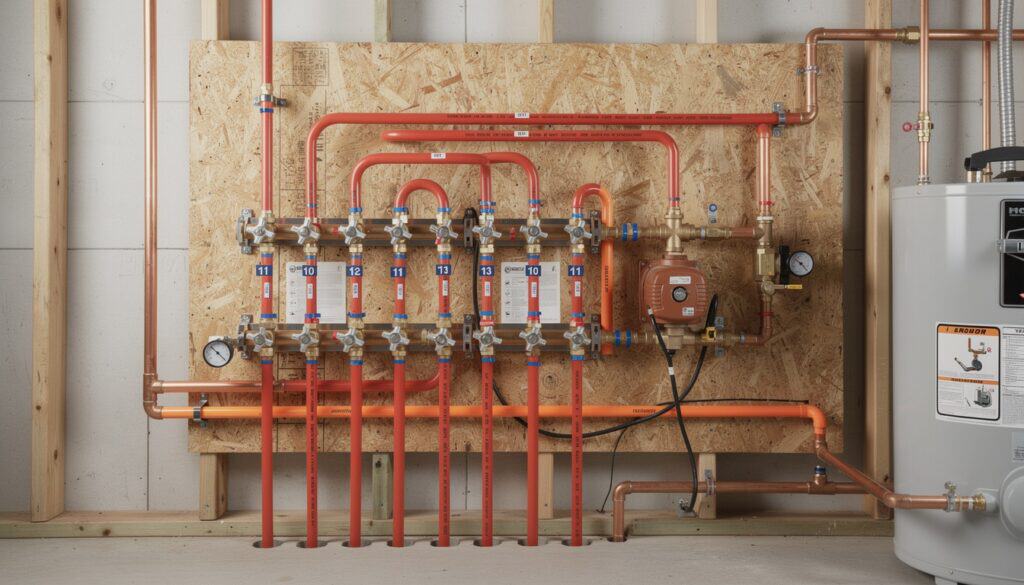

L’implantation dans le réseau suit une logique hydraulique précise. La nourrice de départ est raccordée en aval du ballon ou de l’échangeur, sur la sortie eau chaude. La nourrice de retour collecte les retours de chaque boucle avant la pompe de circulation.
Les deux nourrices sont généralement regroupées dans un même local technique, ce qui facilite la maintenance et les relevés de température exigés par l’arrêté de 2010.
Sur un immeuble de dix logements, une nourrice de retour 5 sorties peut suffire si les colonnes sont regroupées deux par deux.
Sur un bâtiment étendu en longueur avec des colonnes distantes, une nourrice par niveau ou par aile peut s’avérer nécessaire pour limiter les longueurs de retour et tenir le seuil des 5 °C d’écart thermique.
Ça dépend vraiment de la géométrie du bâtiment – pas de recette universelle ici.
Le bouclage ECS avec nourrice s’impose dès la conception en collectif
Intégrer le bouclage en phase d’exécution, après que les gaines techniques sont fermées et les colonnes posées, coûte deux à trois fois plus cher qu’une conception initiale bien pensée.
Les retours doivent passer dans les mêmes gaines que les départs, ce qui implique de prévoir les diamètres de fourreau en conséquence dès le gros oeuvre – au même titre que le choix des matériaux plastiques en contact avec l’eau doit être anticipé selon les contraintes chimiques et thermiques du réseau.
Sur le plan sanitaire, un réseau ECS bouclé correctement dimensionné est la première ligne de défense contre la légionellose.
Les établissements de soins, les hôtels et les résidences collectives sont soumis à des contrôles bactériologiques réguliers.
Un retour de boucle en dessous de 50 °C lors d’un contrôle de l’ARS peut entraîner une mise en demeure, voire une fermeture partielle.
Le bureau d’études fluides doit dimensionner la pompe, les diamètres de retour et la nourrice en cohérence avec la longueur réelle des colonnes.
Sur un chantier neuf, le schéma hydraulique du bouclage fait partie des documents remis au maître d’ouvrage avec le Dossier des Ouvrages Exécutés. Les températures de mise en service sur chaque retour de boucle y sont consignées.
Un réseau ECS bouclé avec nourrice n’est pas un luxe de confort – c’est la seule façon de distribuer de l’eau chaude à 50 °C partout, tout le temps, dans un bâtiment collectif.
Le dimensionner juste dès le départ, c’est éviter les reprises de chantier coûteuses, les non-conformités à réception et les risques sanitaires qui, eux, ne se négocient pas.
