Un dallage coulé sur des canalisations mal posées, c’est une bombe à retardement. La fuite ne se voit pas, les désordres s’accumulent en silence, et quand le problème émerge, il faut casser du béton.
Voici ce que les DTU imposent précisément, avec les chiffres à retenir avant de couler quoi que ce soit.
Quel DTU s’applique aux canalisations sous dallage?
La réponse dépend directement du fluide transporté.
Pour les réseaux d’évacuation des eaux usées et des eaux pluviales, le DTU 60.11 (NF P 41-211) est la référence centrale : il couvre le dimensionnement des canalisations enterrées sous dallage, y compris les seuils de pente et les conditions d’enrobage.
Le NF DTU 60.1 complète ce texte pour la mise en œuvre proprement dite.
Dès que les canalisations transportent de l’eau chaude sanitaire ou participent à un réseau de chauffage, c’est le DTU 65.10 qui prend le relais.
Ce document encadre spécifiquement les canalisations noyées dans les ouvrages de construction, avec des contraintes propres à la dilatation thermique et à la protection contre la corrosion.
Le DTU 13.3 (NF P11-213, révisé en décembre 2021) intervient sur le plan structurel. Il définit les règles de conception du dallage lui-même, et c’est lui qui fixe les contraintes sur les diamètres admissibles dans la masse du béton.
Ces quatre textes fonctionnent ensemble : ignorer l’un d’eux expose à un défaut de conformité que votre assureur décennale ne manquera pas de relever en cas de sinistre.
Normes européennes et françaises complémentaires pour les réseaux sous dallage
Les DTU nationaux ne sont pas les seuls textes opposables. Plusieurs normes européennes s’appliquent en parallèle et précisent des exigences que les DTU seuls ne couvrent pas entièrement.
- NF EN 1610 : pose et essais des branchements et collecteurs d’assainissement – c’est ce texte qui encadre les protocoles d’essais d’étanchéité, avec les méthodes à l’air ou à l’eau selon le type de réseau.
- NF EN 752 : systèmes d’évacuation et d’assainissement hors bâtiments – elle traite des interfaces entre le réseau intérieur et le réseau public.
- NF EN 12056 : systèmes gravitaires à l’intérieur des bâtiments – elle précise notamment les débits de référence et les diamètres minimaux selon les appareils raccordés.
- NF P 16-346 : canalisations en PVC non plastifié pour l’assainissement – spécifications produit pour les tubes les plus courants sous dallage.
Ces normes européennes s’appliquent en complément, pas en remplacement des DTU.
Sur un chantier, le bureau de contrôle vérifie la conformité à l’ensemble de ces textes, pas uniquement au DTU cité dans le CCTP.
Quelles sont les règles de pose concrètes imposées par le DTU 60.11?
Le premier chiffre à retenir : la génératrice supérieure d’une canalisation doit se trouver à au moins « diamètre + 5 cm » de la sous-face du dallage.
Pour un tube de 110 mm de diamètre, cela représente 11 cm + 5 cm = 16 cm de dégagement minimum. Ce n’est pas une recommandation : c’est une exigence contractuelle.
Les pentes minimales sont fixées sans ambiguïté par le DTU 60.11 : 1 % pour les eaux usées, 0,5 % pour les eaux pluviales. En pratique, 1 % représente 1 cm de dénivelé par mètre linéaire.
Sur 15 mètres de collecteur, il faut donc prévoir 15 cm de chute minimum côté eaux usées.
Le lit de pose en sable doit avoir une épaisseur d’au moins 10 cm sous la génératrice inférieure du tuyau. La distance horizontale entre deux canalisations parallèles ne peut pas descendre sous 1 fois le diamètre, avec un minimum absolu de 5 cm.
Pour une canalisation incorporée dans la masse du dallage – cas autorisé dans certaines configurations – son diamètre ne peut pas dépasser 1/5 de l’épaisseur totale du dallage.

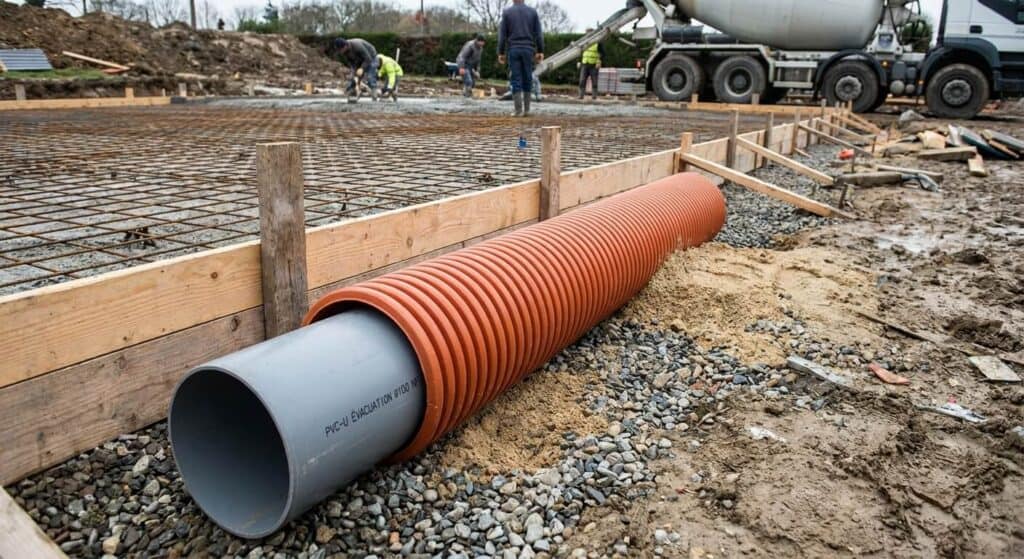

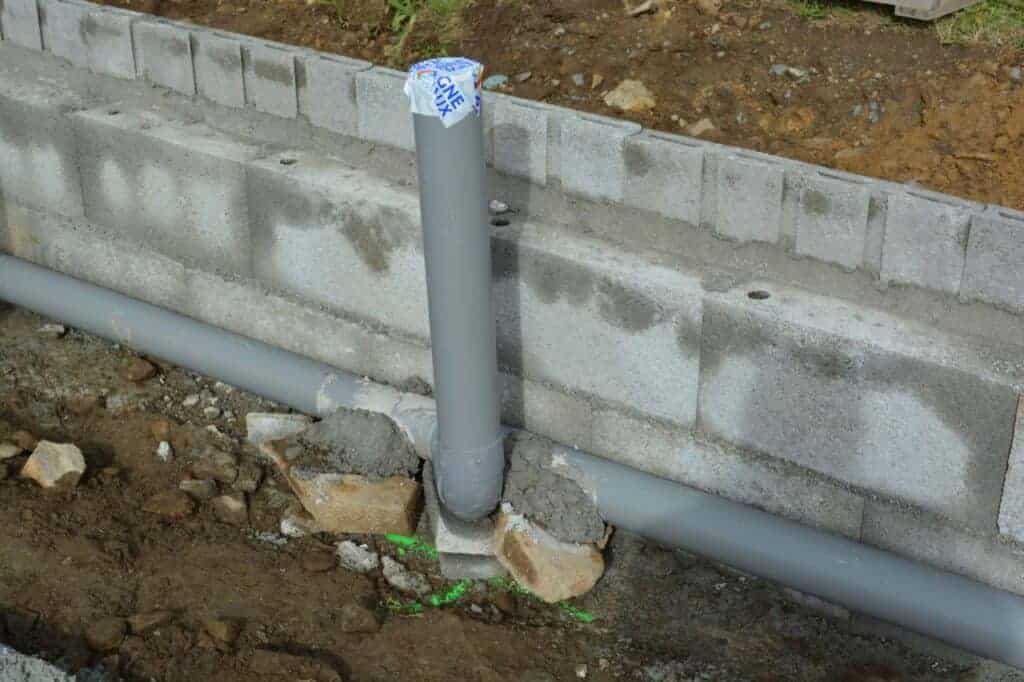

Les fourreaux de traversée verticale doivent dépasser du niveau du sol fini de 3 cm minimum. Ce dépassement protège le réseau des remontées d’eau et facilite l’inspection.
Sur les chantiers de chape de faible épaisseur, ce détail est souvent sous-estimé alors qu’il conditionne la conformité du passage de cloison.
Comment traiter une canalisation qui traverse un joint de dilatation?
C’est le point qui génère le plus de sinistres sur les dallages industriels et commerciaux.
Le DTU 13.3 et le DTU 60.11 convergent sur ce point sans laisser de marge d’interprétation : toute canalisation traversant un joint de dilatation doit être équipée d’un manchon souple ou d’un fourreau coulissant. Aucune dérogation n’est possible.
Le diamètre intérieur du fourreau doit être au moins égal à 1,5 fois le diamètre extérieur du réseau qu’il protège.
Pour un collecteur de 110 mm, le fourreau doit donc présenter un diamètre intérieur d’au moins 165 mm. Ce jeu annulaire permet au dallage de travailler librement sans cisailler la canalisation.
Quand ce dispositif est absent – ou mal dimensionné -, le mouvement du joint impose une contrainte directe sur le tube.
La rupture survient en général au premier hiver suivant la mise en œuvre, lors du premier cycle gel-dégel significatif.
Une réparation au droit d’un joint de dilatation coûte entre 1 500 et 4 000 € selon la surface de dallage à découper, sans compter les dégâts liés à la fuite elle-même.
Dallage sur terre-plein ou dalle portée : des règles différentes selon la structure
La nature de la structure modifie profondément les règles applicables. Sur un dallage sur terre-plein en maison individuelle, les canalisations peuvent être posées sous le dallage ou incorporées dans sa masse.
La souplesse est réelle ici, car la dalle repose sur le sol et ne travaille pas en flexion comme un élément porteur.
Pour les bâtiments collectifs, tertiaires ou industriels avec un dallage non armé, les canalisations doivent impérativement se trouver sous le dallage – pas dans sa masse.
La raison est mécanique : incorporer un tube dans un dallage non armé crée une zone de faiblesse qui peut amorcer une fissuration en propagation. Le DTU 13.3 révisé en 2021 a durci ces exigences sur ce point.
Une dalle portée change tout le raisonnement. Elle travaille en flexion entre ses appuis, et les canalisations ne peuvent en aucun cas y être incorporées.
Elles doivent passer dans un vide de construction sous la dalle, accessible pour maintenance.
Si votre projet concerne une fosse sous plancher, les contraintes structurelles et réglementaires s’accumulent et méritent une analyse spécifique.
Mise en œuvre pas à pas : du lit de pose à l’essai d’étanchéité
La séquence de mise en œuvre suit une logique précise que l’on ne peut pas raccourcir sans risque.
- Préparation du fond de fouille : le fond doit être stable, sans point dur ni matériau argileux gonflant. Un fond irrégulier transmet des charges ponctuelles au tuyau et provoque des ruptures à moyen terme.
- Lit de pose en sable : 10 cm de sable propre 0/4, réglé à la règle, compacté légèrement. Ce lit absorbe les inégalités résiduelles et répartit les charges.
- Pose des tuyaux : vérification de la pente au niveau de chantier tous les 3 mètres, emboîtements orientés dans le sens du flux, joints vérifiés un par un.
- Enrobage : sable de même granulométrie, mis en place par couches de 15 cm maximum de part et d’autre du tuyau jusqu’à 15 cm au-dessus de la génératrice supérieure.
- Remblayage : matériaux sélectionnés, compactage par passes légères à l’aide d’un compacteur adapté – un compacteur trop lourd écrase les tuyaux PVC.
- Essai d’étanchéité selon NF EN 1610 : test à l’air (pression de 10 kPa maintenue 5 minutes) ou à l’eau (remplissage complet, observation 30 minutes). Aucun coulage de dallage avant validation écrite de l’essai.
Un point pratique souvent négligé : le calage latéral des tuyaux pendant le coulage du béton.
La pression hydrostatique du béton frais peut déplacer les canalisations légères si elles ne sont pas maintenues. Des cavaliers de calage tous les 1,50 m évitent ce problème sans coût significatif.
Pour les réseaux longeant un caniveau de collecte, la cohérence des pentes entre les deux ouvrages doit être vérifiée avant tout coulage.
Les erreurs de pose qui entraînent des sinistres sous dallage
La pente insuffisante arrive en tête des défauts constatés.
Un collecteur eaux usées posé à 0,3 % au lieu de 1 % s’encrasse progressivement, génère des gaz et finit par provoquer des remontées d’odeurs – puis des bouchons définitifs. Le problème ne se voit qu’après la pose du carrelage.
L’absence de fourreau au droit d’un joint de dilatation est la deuxième cause de sinistre décennale sur ce type de réseau. Elle est aussi la plus évitable : le fourreau coûte quelques dizaines d’euros, la réparation plusieurs milliers.
Un diamètre de canalisation trop important dans la masse d’un dallage mince est une erreur que l’on voit régulièrement sur les extensions de maison individuelle.
Un tube de 160 mm dans un dallage de 12 cm dépasse largement la limite du cinquième de l’épaisseur totale. Le dallage se fissure à la première charge roulante un peu sérieuse.
L’enrobage insuffisant – quelques centimètres de sable posés à la va-vite – laisse le tuyau en contact direct avec des cailloux ou des débris de béton.
Sous les vibrations du compacteur ou les charges dynamiques, ces points de contact deviennent des zones d’abrasion puis de perforation.
Un enrobage bâclé peut ruiner un réseau neuf en moins de cinq ans – sans qu’aucun regard extérieur ne permette de le constater avant la casse.
Le meilleur garde-fou reste simple : faire réaliser l’essai d’étanchéité avant tout coulage, et conserver le procès-verbal. C’est la seule preuve que le réseau était conforme le jour où il a disparu sous le béton.
